柴油發電機組雙電源自動轉換開關的接線端子功能說明

2022-06-06

來源：

10530

柴油發電機雙電源自動轉換英文簡稱為ATS。ATS只有安裝在合適其工作任務的地區，以保證組裝、調節、維護保養和維護由專業人士開展。ATS的任何實際操作、組裝和聯接都應遵循使用說明的對應要求。ATS構造是準確的，ATS在出產時有標識，客戶不可私自開啟，不然后果很嚴重。在常規標準和故障標準下，只需在開關的性能參數范疇內，可以保證在對應的額定電壓中可以信賴地運作，適用660V及下面的場所，額定值工作頻率為50/60Hz。

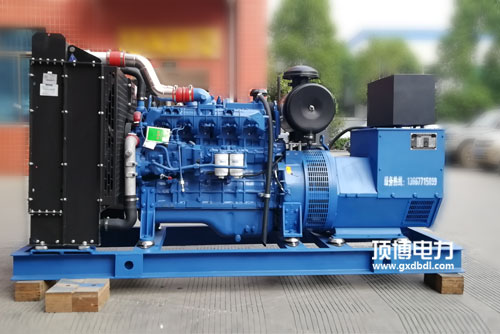

柴油發電機組雙電源自動轉換開關

柴油發電機組雙電源自動轉換開關的接線端子功能說明

端子序號	接點序號	功能	說明
1號端子	101、106	電源零線、火線輸出	有源輸出，1A AC220v
	101、106	I路工作電源零線、火線輸入	AC 220V
	104. 105	II路工作電源零線、火線輸入	AC 220V
2號端子	201、206	新開為無源控制，閉合為有源控制	詳見SYK1型
	202	外部無源控制信號輸入公共端
	203	與202閉合后L路合閘
	204	與202閉合后O路合閘	I/II路分閘
	205	與202閉合后II路合閘
3號端子	301. 306	未使用，內部已直連	400A以上裝配
	302	無源位置反饋信號輸出公共端	基本型為有源輸出，其它型號為無源輸
	303	I路合閘后與302閉合
	304	0路合閘后與302閉合
	305	II路合閘后與302閉合
4號端子	401.406	未使用，內部已直連	400A以上裝配
	402.403	I路合閘后閉合	無源1A AC220V
	404.405	II路合閘后閉合	無源1A AC220V
5號端子	501-506	自定義信號輸出端	400A以上選裝無源1A AC220v
